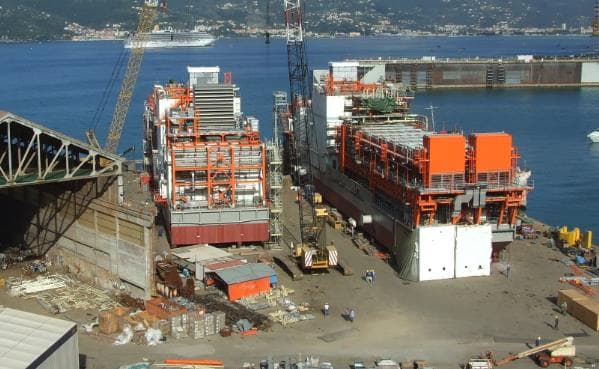

BARGE DI REINIEZIONE RAW GAS – GE OIL & GAS / AGIPKco

Costruzione simultanea di n.2 CHIATTE (Iniezione di Gas Grezzo) aventi le seguenti dimensioni: lunghezza: 95m, larghezza: 16m, altezza: 15m. Di seguito i pesi e le caratteristiche principali dei due impianti: Fabbricazione di supporti per tubazioni: 690 tonnellate ciascuna; Strutture architetturali: 1000 tonnellate ciascuna chiatta; Fabbricazione di impianti meccanici: 730 tonnellate ciascuna in totale (470 tonnellate di tubazioni per gas acido, spessore 59 mm); Compressori: produttore GE 330 tonnellate (prototipo TU.CO. 800 barg, RE.CO.), 1050 tonnellate; Classificazione ignifuga: H60/90-J15/J30/J45 su edifici, supporti per tubazioni e parte delle tubazioni, totale: 6300 mq; Sistema di raffreddamento del processo: composto da 33 ventilatori di raffreddamento, posizionati sulla parte superiore della Barge; Impianto elettrico e strumentazione: oltre 240 km di cavi elettrici e di controllo. L.E.R.: due livelli completamente isolati, con sala TRAFO, sala UPS, sala elettrica, sala di controllo. TRAFO: n.1 trafo HV, n.1 trafo MT, n.1 trafo MT/LT (6KV/400V).
